燈光吊桿機組成
燈光吊桿機由桿體結構、卷?yè)P(yáng)系統和控制系統等組成。
具體由下述部分組成：
·桿體結構為組合式的鋼結構。
·卷?yè)P(yáng)系統由電動機、減速器、制動器、卷筒等，滑輪組件、鋼絲繩和配件 等組成。
·保護裝置：超程開關、亂繩保護、超載保護等。
燈光吊桿詳情及參數：

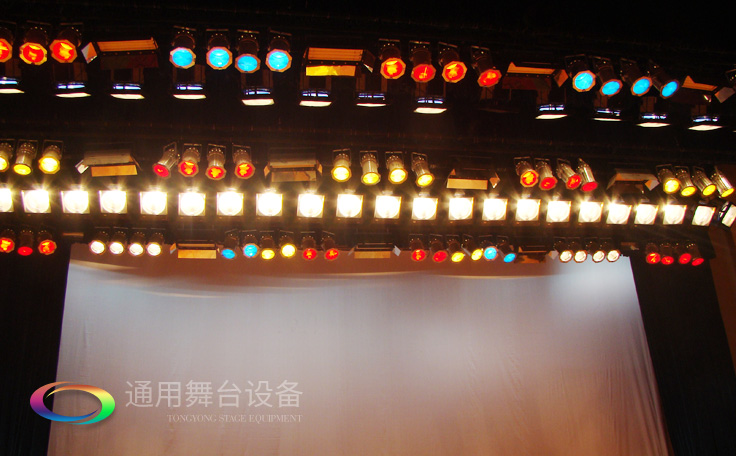

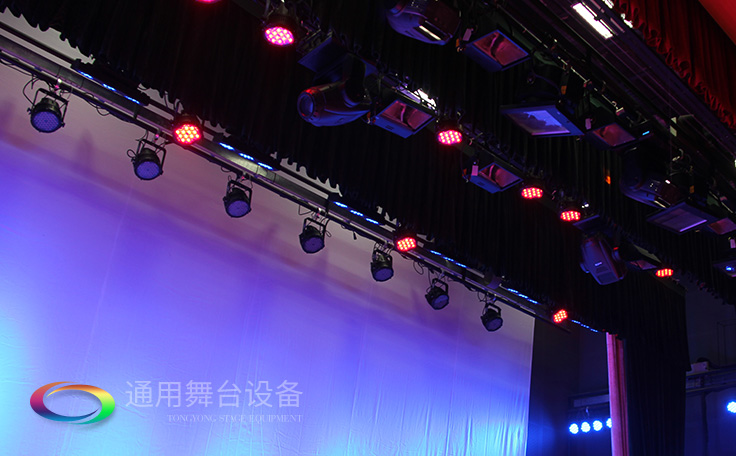

A．燈光吊桿機設置于主舞臺上部，專用于吊掛舞臺燈具的電動升降裝置。
B．桿體的結構應便于安裝燈具，設垂直電纜收納裝置和水平電纜布線裝置。
C．技術規格：
定位精度：±3mm
速度： 0.15m／s
噪音：< 40 dB(A)
負載：400KG-1000KG（包括燈光電纜重量）
功率：2.2KW-7.5KW
D．控制系統要求采用計算機或可編程控制器，可以在主操作臺上控制。
E．有位置閉環功能，位置編碼器應為增量型。
F．在操作臺(盤)上，可以設定位置(行程)，并帶有動作狀態定位顯示以及記憶 存儲等功能。在操作臺上有上升，下降和緊急停車按鈕和單獨的操縱桿等。
